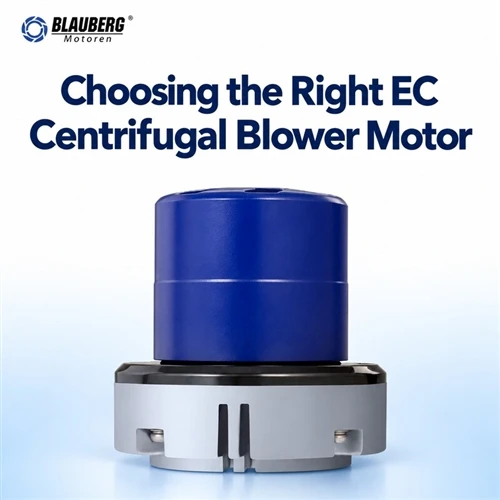

Comment choisir le bon moteur de soufflerie centrifuge EC pour mon projet ?

Si vous avez déjà regardé unCVCschématique, une conception de ventilation industrielle ou même un projet de bricolage sur la qualité de l'air et je me suis demandé : "Attendez, ai-je vraiment besoin d'un moteur de ventilateur centrifuge EC pour cela ?" tu n'es pas seul. Je vends des moteurs de soufflante EC depuis plus de 8 ans, et le nombre de personnes qui viennent à mon bureau disant qu'elles ont acheté le mauvais moteur (trop faible pour le travail, ou gaspillant tellement d'énergie qu'elles ont fait exploser leur budget en 6 mois) a grimpé en flèche. Les moteurs EC semblent sophistiqués, mais ce ne sont que des bêtes de somme qui alimentent tout, du climatiseur sur le toit de votre bureau à l'échange d'air de la salle blanche d'un hôpital. Le piège ? Choisir le bon ne consiste pas seulement à récupérer le plus gros en stock. Il s'agit de l'adapter aux besoins spécifiques de votre projet, et c'est là que la plupart des gens se trompent.

Commençons par les bases : pourquoi l'EC plutôt que les anciens moteurs à courant alternatif que tout le monde utilisait depuis des décennies ? Les moteurs à courant alternatif sont bruyants, ils gaspillent de l'énergie lorsque vous ne tournez pas à plein régime et ils sont difficiles à régler avec précision. Moteurs EC (à commutation électronique) ? Ils sont sans balais, disposent de commandes intégrées et peuvent parfaitement ajuster la vitesse aux besoins de votre système. Cela signifie des factures d'énergie réduites, un fonctionnement plus silencieux et une durée de vie plus longue, autant d'éléments bien plus importants que vous ne le pensez lorsque votre projet est censé durer plus de 10 ans. Mais voilà : tous les moteurs de soufflante EC ne sont pas égaux. Une fois, j'ai demandé à un gars d'apporter un petit moteur de 120 W pour un entrepôt de 2 000 pieds carrés et je me demandais pourquoi son plafond était toujours humide d'air vicié. Oups. Voyons exactement comment éviter cette erreur.

Arrêtez-vous d'abord sur votre "choisissez la droiteMoteur CE" : déterminez les besoins en débit d'air et en pression de votre système. Ceci n'est pas négociable, et c'est l'étape que la plupart des gens sautent parce que cela ressemble à du jargon mathématique. Mais c'est simple, je le promets. Le débit d'air est mesuré en CFM (pieds cubes par minute) - c'est la quantité d'air dont votre système a besoin pour se déplacer. La pression est mesurée en Pascals (ou parfois en pouces de jauge d'eau, mais n'insistez pas sur les unités pour le moment) - c'est la force avec laquelle le moteur doit pousser cet air à travers conduits, filtres ou autres obstacles. Si vous avez un conduit long et étroit ou un filtre HEPA qui restreint l'air, vous avez besoin d'une pression plus élevée. S'il s'agit d'un espace court et ouvert sans conduits, vous pouvez aller plus léger.

ec-motor-airflow-pressure

Lions cela aux produits réels que je vends, car c'est ainsi que vous verrez cela en action. Si vous avez besoin d'un moteur pour un bureau standard ou une petite configuration CVC résidentielle, le [230 VVentilateurs centrifugesavec moteur à rotor externe 0-10 V] est un pari solide. Il est calibré pour des besoins de pression modérés, il gère donc 1 000 à 2 500 CFM sans surmenage, et la commande 0-10 V signifie que vous pouvez modifier la vitesse à distance (parfait pour les bâtiments intelligents). Mais si vous travaillez dans un espace minuscule et restreint, comme un ventilateur d'extraction de salle de bain ou un petit placard de serveur, quelque chose de plus petit est logique. Le moteur EC Blauberg MEC3L-72-25P 72 mm 230 V 115 W est conçu pour les configurations compactes. Avec ses 72 mm, il s'adapte à ces points de montage étroits et sa puissance de 115 W est juste suffisante pour 200 à 800 CFM, ce qui est exactement ce dont ont besoin les petits projets résidentiels ou de loisirs. Je ne peux pas vous dire combien de personnes ont évité à leur projet d'avoir besoin d'un conduit personnalisé en choisissant celui-ci au lieu d'un moteur plus gros et plus volumineux.

Ensuite : les exigences en matière d’alimentation électrique et de contrôle. C’est un autre domaine dans lequel je vois des gens gaspiller de l’argent. Les moteurs EC fonctionnent sur une alimentation de 115 V ou 230 V, et choisir le mauvais signifie que vous devrez recâbler l'ensemble de votre système, ou pire, griller le moteur avant même qu'il ne fonctionne. Le 230 V est la norme pour les projets industriels de plus grande envergure, car il peut transmettre plus de puissance sur de plus longues distances sans perte de tension. Le 115 V est idéal pour les petits projets résidentiels ou commerciaux légers où aucune ligne électrique lourde ne traverse l'espace.

Et de quel type de contrôle avez-vous besoin ? Voulez-vous un simple interrupteur marche/arrêt ou avez-vous besoin de régler la vitesse à distance pour économiser de l'énergie ? La plupart des moteurs EC sont livrés avec une sorte de contrôle, et 0-10 V est la norme industrielle pour le contrôle de vitesse variable car il est bon marché et fonctionne avec presque tous les systèmes d'automatisation des bâtiments. Si vous travaillez sur un petit projet qui ne nécessite pas de vitesse variable, vous pouvez opter pour un moteur EC à vitesse fixe, qui est plus abordable.

Attendez, parlons de cette option 115 V car on m'en parle tout le temps. Le [Moteur de ventilateur centrifuge 115 V 0-10 V] est parfait pour toute personne travaillant sur une rénovation de CVC résidentielle, un petit entrepôt ou un système de ventilation de serre. Il est compatible avec l'alimentation domestique standard de 115 V, vous n'avez donc pas besoin de faire appel à un électricien pour mettre à niveau votre câblage, et la commande 0-10 V signifie que vous pouvez ajuster la vitesse selon vos besoins. L'année dernière, j'ai eu un client qui l'a utilisé pour sa serre. Il ajuste la vitesse du ventilateur en fonction de la température et il a déclaré avoir réduit sa facture d'électricité pour la ventilation de 30 % la première année. C'est le genre de victoire que nous aimons voir.

Un autre facteur important : la taille et l’espace de montage. Je ne peux pas vous dire combien de fois quelqu'un a commandé un moteur parce qu'il avait le bon CFM, pour ensuite se rendre compte qu'il ne rentrerait pas dans le conduit ou le support de montage dont il dispose. Les moteurs EC sont disponibles dans toutes les tailles, depuis les minuscules unités de 50 mm pour les petits ventilateurs d'extraction jusqu'aux énormes moteurs de plus de 200 mm pour la ventilation industrielle. Mesurez d'abord votre point de montage (hauteur, largeur, profondeur et motif de trous pour les supports de montage) avant de consulter les spécifications du moteur. Si vous travaillez sur un projet industriel avec de grands conduits, vous aurez besoin de quelque chose avec suffisamment de puissance pour pousser l'air à travers ces grandes conduites. Les [moteurs électriques de ventilateur centrifuge Ec à grand moteur 230 V 170 W] sont conçus pour cela. À 170 W, il gère une pression plus élevée et un CFM plus élevé (jusqu'à 4 000 CFM), il est donc parfait pour les entrepôts, les usines de fabrication ou les grands systèmes CVC commerciaux. Il est également durable pour un fonctionnement continu, ce qui est indispensable pour les installations industrielles où le moteur tourne 24h/24 et 7j/7.

Si vous vous trouvez quelque part entre les deux, comme un immeuble de bureaux de taille moyenne ou un magasin de détail, le [moteur sans balais à ventilateur centrifuge Ec à grand moteur 230 V 115 W] est un excellent compromis. À 115 W, il est suffisamment puissant pour les conduits à moyenne pression (1 000 à 3 000 CFM) mais reste économe en énergie, vous n'avez donc pas à dépenser une fortune en électricité. Je les ai installés dans des espaces de vente au détail de 10 000 pieds carrés et ils gèrent parfaitement l'échange d'air, même lorsque le magasin est rempli de monde et a besoin d'une ventilation supplémentaire.

N'oublions pas la durabilité et le niveau sonore, surtout si votre projet se situe dans un espace occupé. Les moteurs EC sont bien plus silencieux que les anciens moteurs AC, mais certains sont conçus pour des environnements lourds et bruyants (comme les usines de fabrication) et d'autres sont conçus pour des espaces calmes (comme les bureaux ou les hôpitaux). Recherchez des moteurs avec des niveaux de bruit (mesurés en dB) si cela vous intéresse. Les moteurs plus petits, comme le Blauberg MEC3L-72-25P, sont extrêmement silencieux, parfaits pour les espaces résidentiels où un ventilateur bruyant serait ennuyeux. Les moteurs industriels plus gros ont des niveaux de bruit plus élevés, mais ils sont conçus pour résister à des conditions difficiles, ils en valent donc la peine pour les entrepôts où le bruit n'est pas une préoccupation majeure.

Oh, et l’efficacité énergétique : c’est un aspect important que la plupart des gens négligent lorsqu’ils choisissent un moteur. Les moteurs EC sont bien plus efficaces que les moteurs AC, mais certains sont meilleurs que d’autres. Recherchez des moteurs avec des indices IE (efficacité internationale) élevés : IE4 est le plus élevé pour les moteurs EC, et cela signifie que vous économiserez le plus d'argent sur votre facture d'électricité. Par exemple, un moteur AC standard peut avoir un rendement de 60 à 70 %, tandis qu'un moteur EC est de 80 à 90 %. Sur 10 ans, cette différence s’élève à des milliers de dollars. Disons que vous avez un moteur qui tourne 8 heures par jour, 365 jours par an. Une différence d'efficacité de 10 % entre un bon moteur EC et un mauvais moteur signifie que vous dépenserez 500 $ de plus par an en électricité. C'est une évidence.

Attendez, parlons des erreurs courantes que je vois les gens commettre, car les éviter vous évitera bien des maux de tête. Tout d’abord, ne vous contentez pas du moteur CFM le plus élevé que vous puissiez trouver. Si vous achetez un moteur capable de déplacer 5 000 CFM mais que votre système n'a besoin que de 2 000 CFM, vous gaspillez de l'énergie et vos factures de services publics seront plus élevées. Deuxièmement, n'oubliez pas la pression. Un moteur idéal pour les espaces ouverts pourrait ne pas avoir suffisamment de pression pour pousser l’air à travers un long conduit. Il y a quelques années, j'ai eu un client qui a acheté un moteur de 2 000 CFM pour un conduit de 100 pieds, et il ne déplaçait presque pas d'air parce que la pression était trop basse pour ce long trajet. Troisièmement, n'ignorez pas l'alimentation électrique. Si votre bâtiment ne dispose que d'une alimentation de 115 V, ne commandez pas de moteur de 230 V : vous devrez appeler un électricien pour effectuer la mise à niveau, ce qui coûte cher et prend du temps. Quatrièmement, ne sautez pas l'espace de montage. Des clients m'ont renvoyé des moteurs parce qu'ils n'avaient pas mesuré les ouvertures de leurs conduits, le moteur était donc trop gros pour être installé.

ec-motor-fit-control

Maintenant, rassemblons tout cela dans une liste de contrôle rapide que vous pourrez utiliser pour votre prochain projet :

Calculez le CFM et la pression requis : utilisez un ductulateur ou un outil de dimensionnement CVC pour déterminer la quantité d'air dont vous avez besoin et la force avec laquelle le moteur doit le pousser.
Vérifiez votre alimentation : est-ce du 115 V ou du 230 V ? Cela réduira immédiatement vos options de moteur.
Décidez des besoins de contrôle : avez-vous besoin d’une vitesse variable (0-10 V) ou d’une vitesse fixe ?
Mesurez votre espace de montage : largeur, hauteur, profondeur et motif des trous de montage.
Choisissez un indice d'efficacité : recherchez des moteurs classés IE4 pour économiser sur vos factures d'énergie.
Adaptez la durabilité à votre environnement : espaces résidentiels calmes ou environnements industriels difficiles.

Si vous n'êtes toujours pas sûr, c'est tout à fait normal. Je fais cela depuis des années, et même je vérifie les spécifications des grands projets industriels. L'avantage des moteurs EC est qu'ils conviennent parfaitement à presque tous les projets : il vous suffit de savoir quoi rechercher.

Terminons cela avec un exemple rapide de la façon dont cela fonctionne dans la vie réelle. Supposons que vous travaillez dans un immeuble de bureaux de 2 500 pieds carrés avec un conduit de 50 pieds, nécessitant 2 200 CFM, un contrôle de vitesse variable et un fonctionnement silencieux pour les espaces occupés. Que choisis-tu ? Les [Ventilateurs centrifuges 230 V avec moteur à rotor externe 0-10 V] sont exactement cela. Il a le bon CFM et la bonne pression, fonctionne sur 230 V (standard pour les bâtiments commerciaux), dispose d'un contrôle de 0 à 10 V et est suffisamment silencieux pour un bureau. Autre exemple : un propriétaire modernise le ventilateur d'extraction de sa salle de bain, ayant besoin de 300 CFM, 115 V et d'une petite taille. Le Blauberg MEC3L-72-25P est parfait : suffisamment petit pour tenir dans le conduit existant, utilise l'alimentation domestique standard et est suffisamment silencieux pour ne pas entendre lorsque vous regardez la télévision.

En fin de compte, choisir le bon moteur de ventilateur centrifuge EC ne doit pas être compliqué. Il s'agit de faire correspondre les besoins spécifiques de votre projet aux spécifications du moteur, et pas seulement de deviner en fonction du prix ou de la marque. J'ai aidé des centaines de clients à choisir le bon moteur, et je peux vous dire que ceux qui prennent le temps de faire cette étape se retrouvent avec des systèmes qui fonctionnent sans problème pendant des années, leur permettent d'économiser de l'argent sur l'énergie et évitent les tracas liés au retour de la mauvaise pièce.

Si vous travaillez sur un projet et que vous ne savez toujours pas quel moteur vous convient, je suis là pour vous aider. Que vous ayez besoin d'aide pour calculer le CFM et la pression, pour déterminer l'alimentation électrique ou que vous souhaitiez simplement vérifier si un moteur conviendra à votre espace, n'hésitez pas à nous contacter. Nous avons tous les produits mentionnés ici et bien plus encore, afin que nous puissions trouver exactement ce dont vous avez besoin pour votre projet.

Références :

Département américain de l'énergie. (2022).Système CVCGuide d'efficacité.
Association internationale des mouvements et du contrôle aériens. (2021).Ventilateur centrifugeNormes de spécifications des moteurs.
Commission électrotechnique internationale. (2020). Cote d’efficacité IE pour les moteurs électriques.
Groupe Blauberg. (2023). Manuel d'application du moteur EC pour les systèmes de ventilation.
Administration de la sécurité et de la santé au travail. (2022). Meilleures pratiques de ventilation industrielle.
